آموزش گربر ساختن:

(فیلم آموزشی ساختن گربر )

ابتدا فایل پروژه موردنظر را باز کنید.

از منوی File گزینه Fabrication Outputs و سپس Gerber Files را انتخاب کنید.

طبق عکس زیر تنظیمات را انجام دهید.

در این بخش تمام لایه ها به جز لایه های مربوط به مکانیکال را انتخاب کنید. دقت بفرمایید که هیچ کدام از لایه ها نباید Mirror شوند.

فایل گربر تولید شده به صورت زیر است.

برای سوراخ کاری های برد به فایل NC Drill نیاز است که رویه ساختن آن به صورت زیر است.

برای ایجاد این فایل توجه داشته باشید که فایل PCB شما حتما باید باز و در حال نمایش باشد.

از منوی File گزینه Febrication Outputs و سپس گزینه NC Drill Files را انتخاب کنید.

طبق تصاویر زیر تنظیمات را انجام دهید.

فایل تولید شده که تمام سوراخ های برد را شامل می شود به صورت زیر خواهد بود.

سپس به پوشه پروژه بروید و بعد از وارد شدن به پوشه Project Outputs For {Project-Name} تمام فایل های زیر مجموعه آن را فشرده کرده و ارسال کنید. البته به این نکته توجه داشته باشید که در فشرده سازی، فایلهایی با پسوند .cam و .pcb وجود نداشته باشد.

اضافه کردن کالا

*شرح كالا

* تعداد

* مبلغ مورد انتظار شما (تومان) your target price

* لینک کالا

ورود به حساب كاربری

نام كاربری /ایمیل *

رمز عبور *

سفارش استنسیل

برخلاف مونتاژ قطعات Through Hole (که در ایران با اصطلاح دیپ شناخته می شوند) قطعات SMD پیش از قطعه گذاری نیاز به قلع گذاری دارند. به این صورت که خمیر قلع از طریق یک شابلون بر روی پدهای قطعات SMD قرار می گیرد که این فرایند بسیار شبیه به چاپ سیلک می باشد. سپس قطعات توسط ماشین مونتاژ (Pick and Place) بر روی برد قرار گرفته و پس از آن بردها در کوره قرار می گیرند تا خمیر قلع ذوب شده و قطعات به برد لحیم شوند. بنابراین، جهت مونتاژ ماشینی برد ها وجود استنسیل الزامی است.

اضافه کردن کالا

شرح	تعداد	مبلغ مورد انتظار شما (تومان)	لینک	حذف

عنوان سفارش

توضیحات

فایل فشرده با پسوند RAR یا ZIP
حجم فایل حداکثر 10 مگابایت

BotDetect CAPTCHA ASP.NET Form Validation

ثبت سفارش

تایید نهایی

موضوع سفارش :

شرح

شرح	تعداد	مبلغ مورد انتظار شما (تومان)	لینک

ليست فايل های انتخاب شده

سفارش استسیل

استنسیل های ارائه شده توسط ایسیس از جنس استیل با برش های لیزری است و فریم آن از جنس آلومینیوم می باشد.

Stencil With Aluminum Frame

Delivery : 9-15 Days

Thickness ≥ 0.06mm

ابعاد کلی:

اندازه بیرونی فریم می باشد که باید متناسب با ماشین مونتاژ انتخاب شود.

ابعاد موثر:

بیانگر بزرگترین اندازه PCB که می تواند در خود جای دهید. در حین سفارش استنسیل باید دقت شود که PCB مورد نظر حتما در این فضا بگنجد.

پنلایز:

چیدمان بردها در کنار یکدیگر باعث صرفه جویی در زمان مونتاژ می شود. در صورتی که تعدادی از بردها یکباره به ماشین مونتاژ وارد شوند زمان مونتاژ بسیار کوتاه تر خواهد شد.

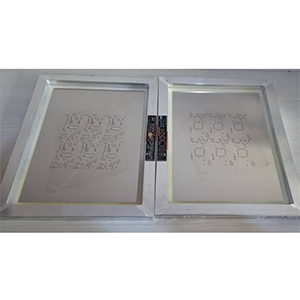

نمونه کیفیت سفارش های تولید شده

❮ ❯

نکات ثبت سفارش

هنگام ثبت سفارش استنسیل برای برد های مدار چاپی چند نکته را باید مد نظر قرار داد:

مدت زمان تحویل استنسیل 9 الی 15 روز کاری می باشد.
تمام استنسیل ها پولیش معمولی رایگان دارند.
استنسیل از روی لایه Top Paste و Bottom Paste مدار چاپی تولید می شود. سازنده برخی از پدها را با یک nack تولید می کند، که پروسه مونتاژ را بهتر می کند.
با توجه به جنس استیل به کار رفته در استنسیل ها، عمر مفید آن ها بالا بوده و می توان از آن برای مونتاژ تعداد زیادی برد استفاده نمود.
در صورتی که طول موثر مدار چاپی کمتر از یک سوم طول موثر استنسیل باشد، می توان دو طرف برد را در یک استنسیل جای داد.

استنسیل از جنس استیل با برش های لیزری می باشد که درون یک فریم آلومینیومی قرار می گیرد.
در صورت استفاده از BGA های خاص و یا آی سی هایی با پیچ کمتر از 0.5 میلی متر الکترولیت پولیش پیشنهاد می شود.
ضخامت پیش فرض استنسیل 0.15 میلی متر می باشد ولی استنسیل در ضخامت های 0.2mm, 0.18mm, 0.12mm, 0.1mm نیز قابل تولید می باشد، همچنین ضخامت های 0.3mm, 0.08mm, 0.06mm نیز به صورت اختصاصی با هزینه بیشتری قابل تولید است.
